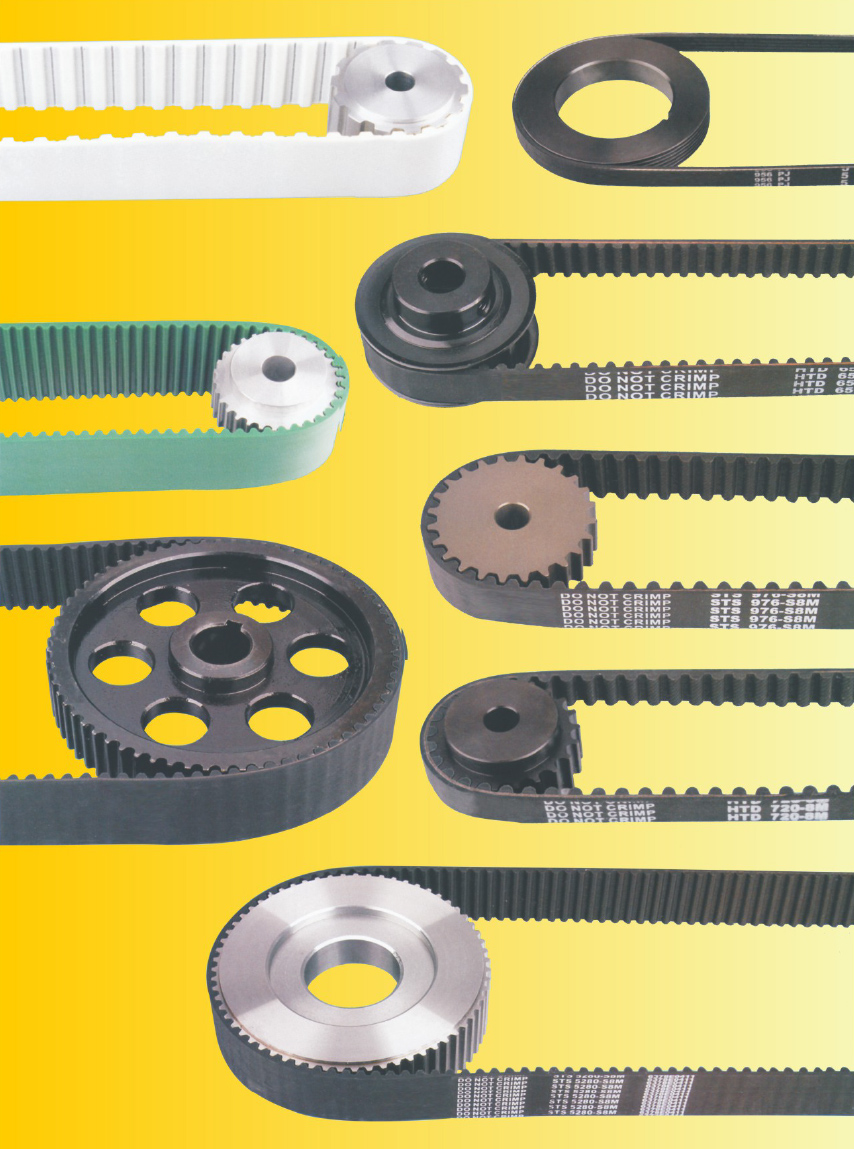

【橡胶同步带各型号部位尺寸】

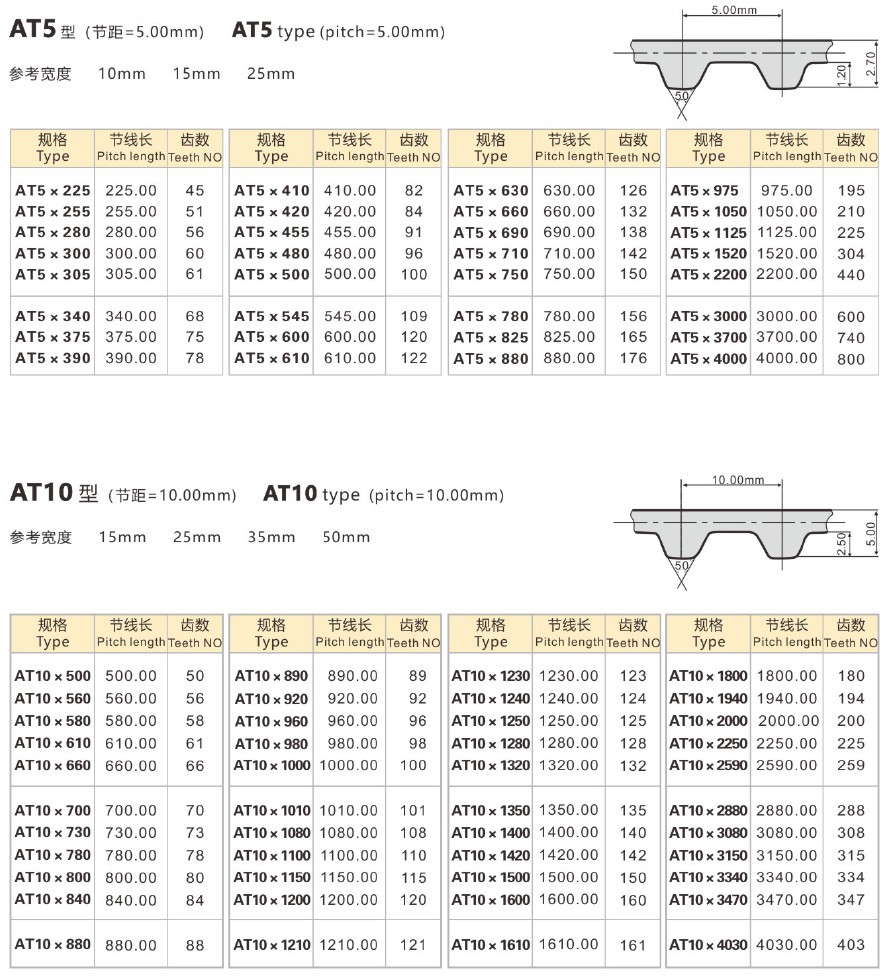

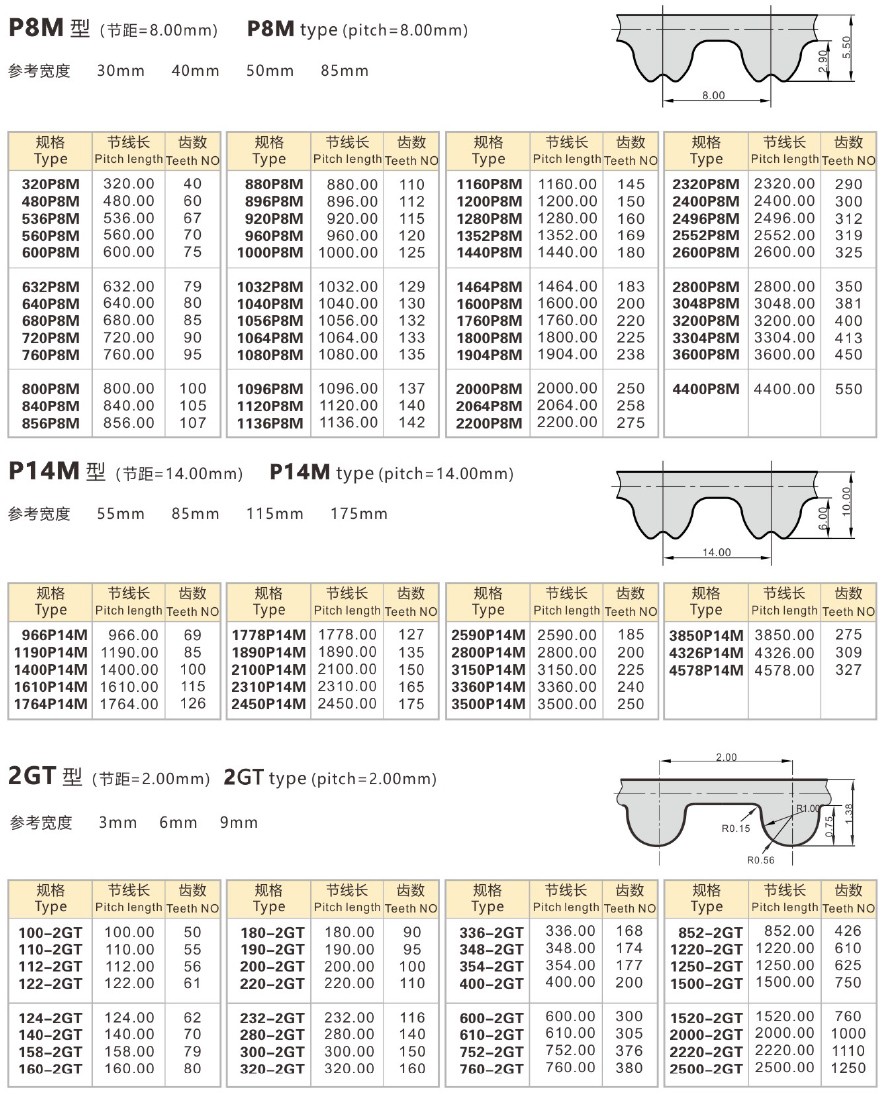

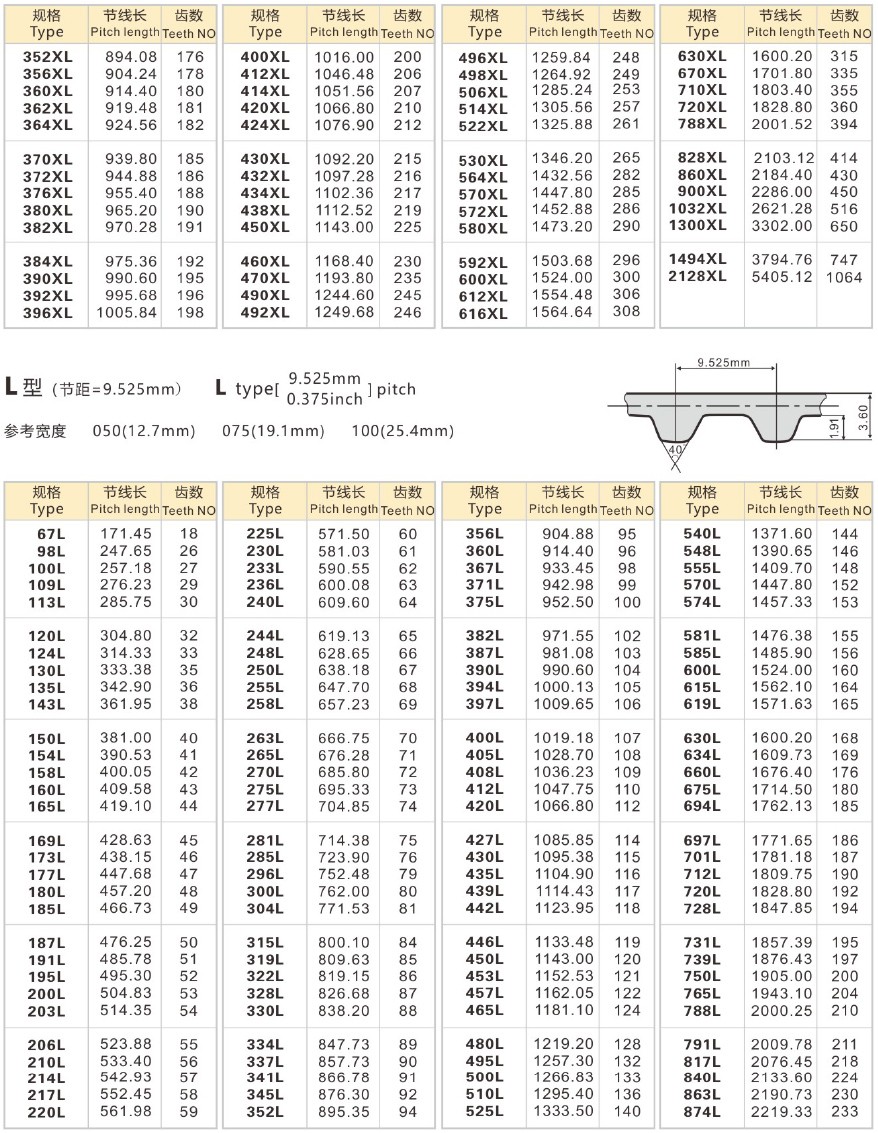

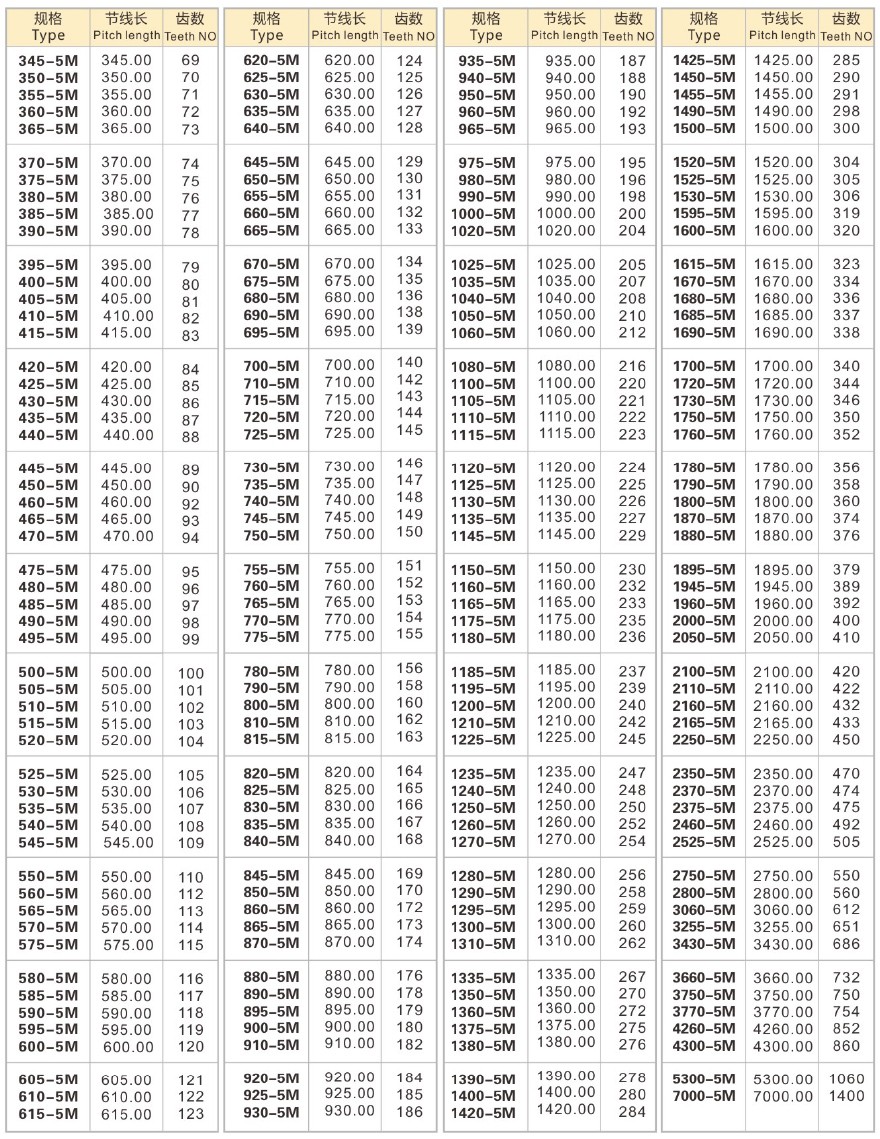

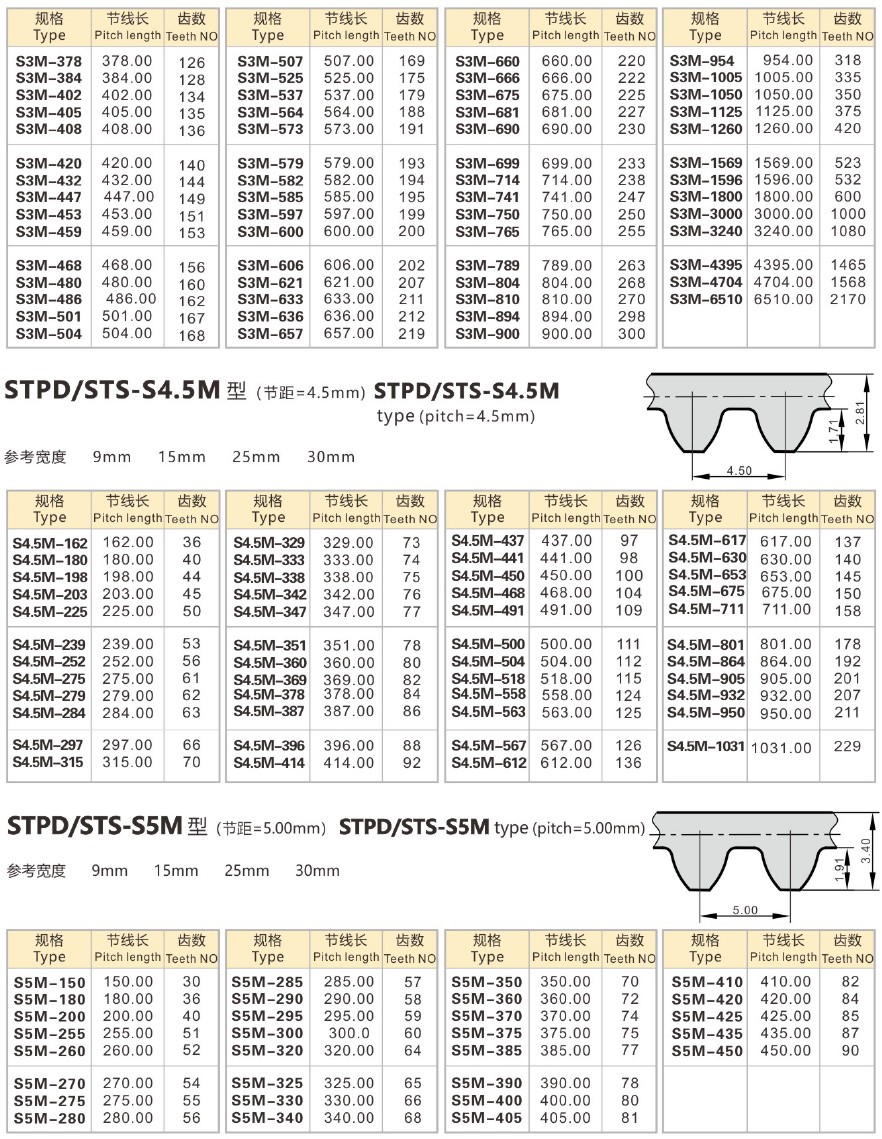

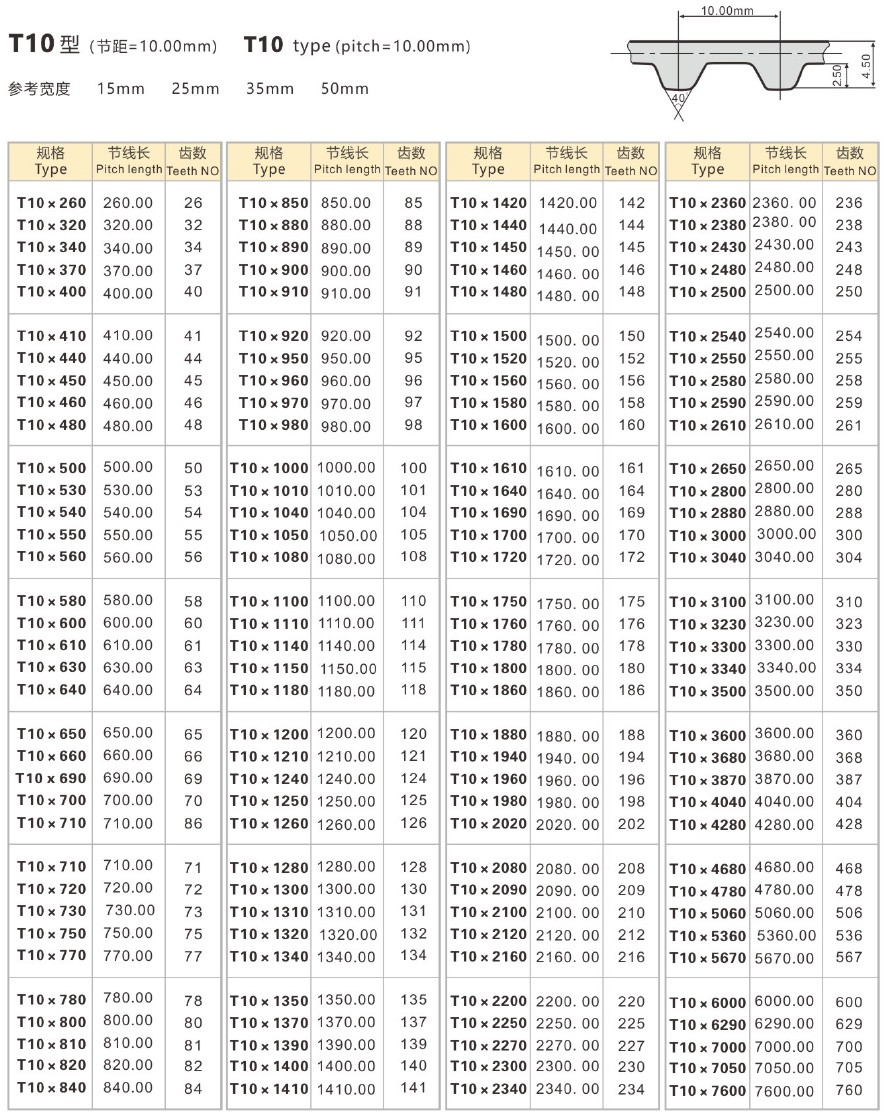

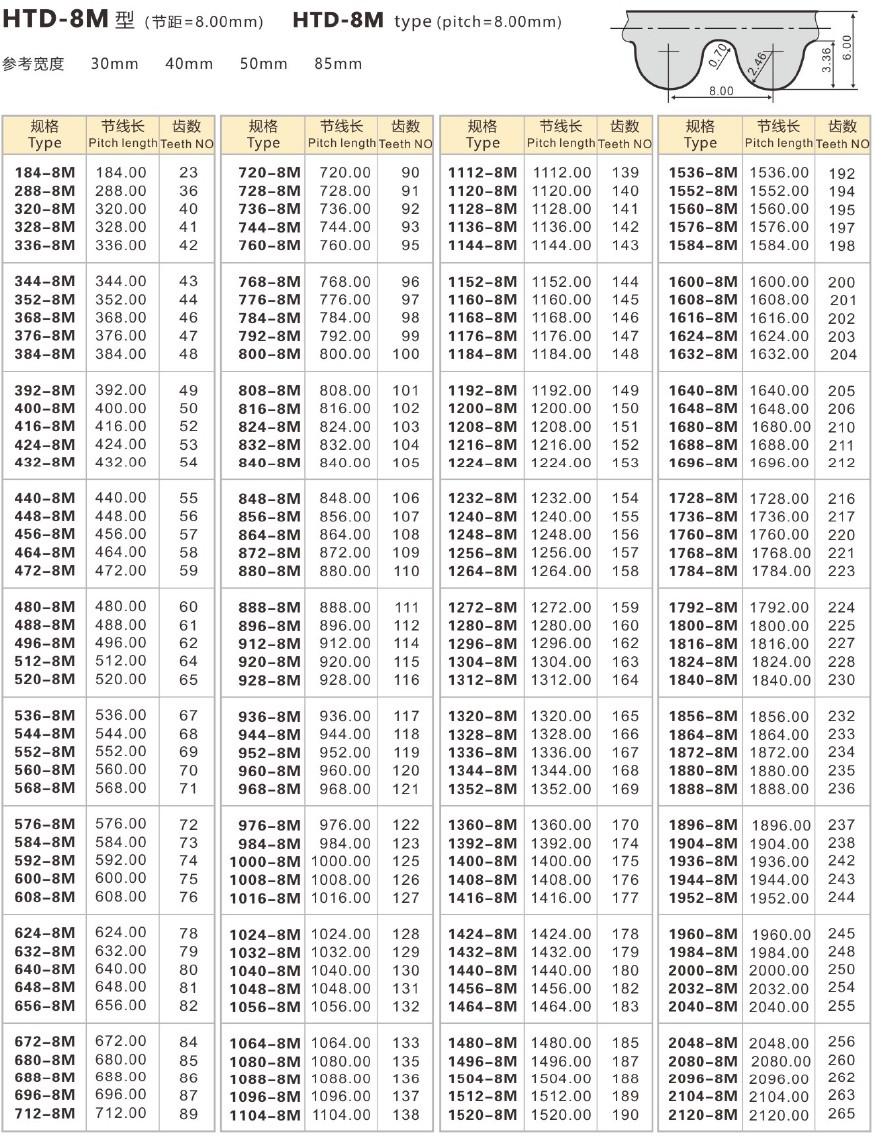

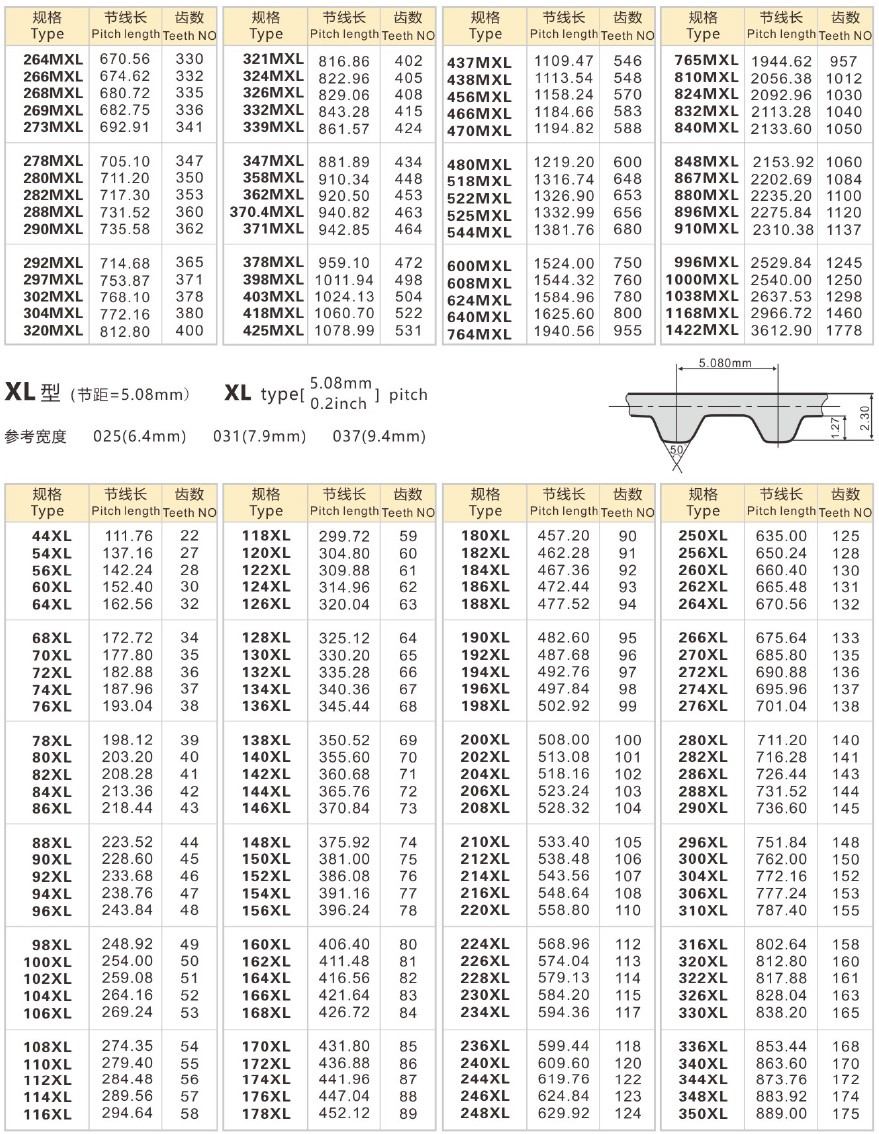

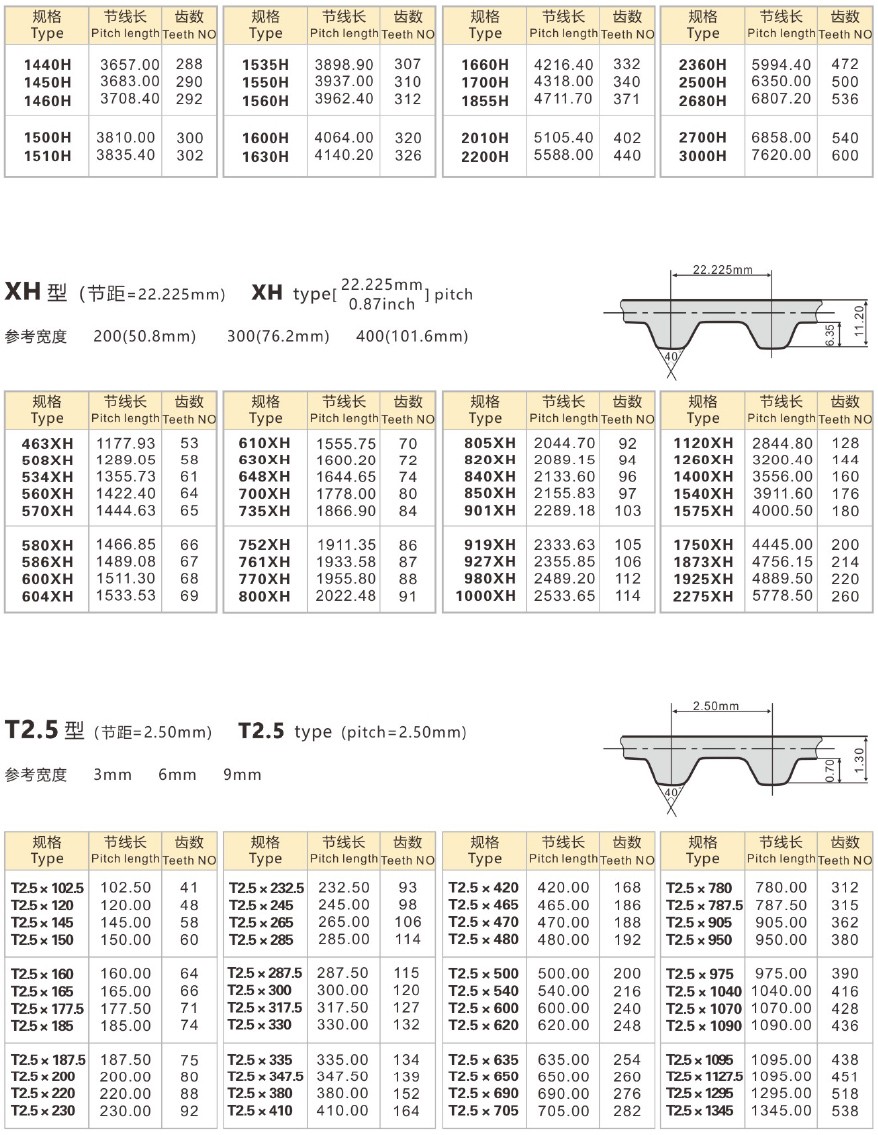

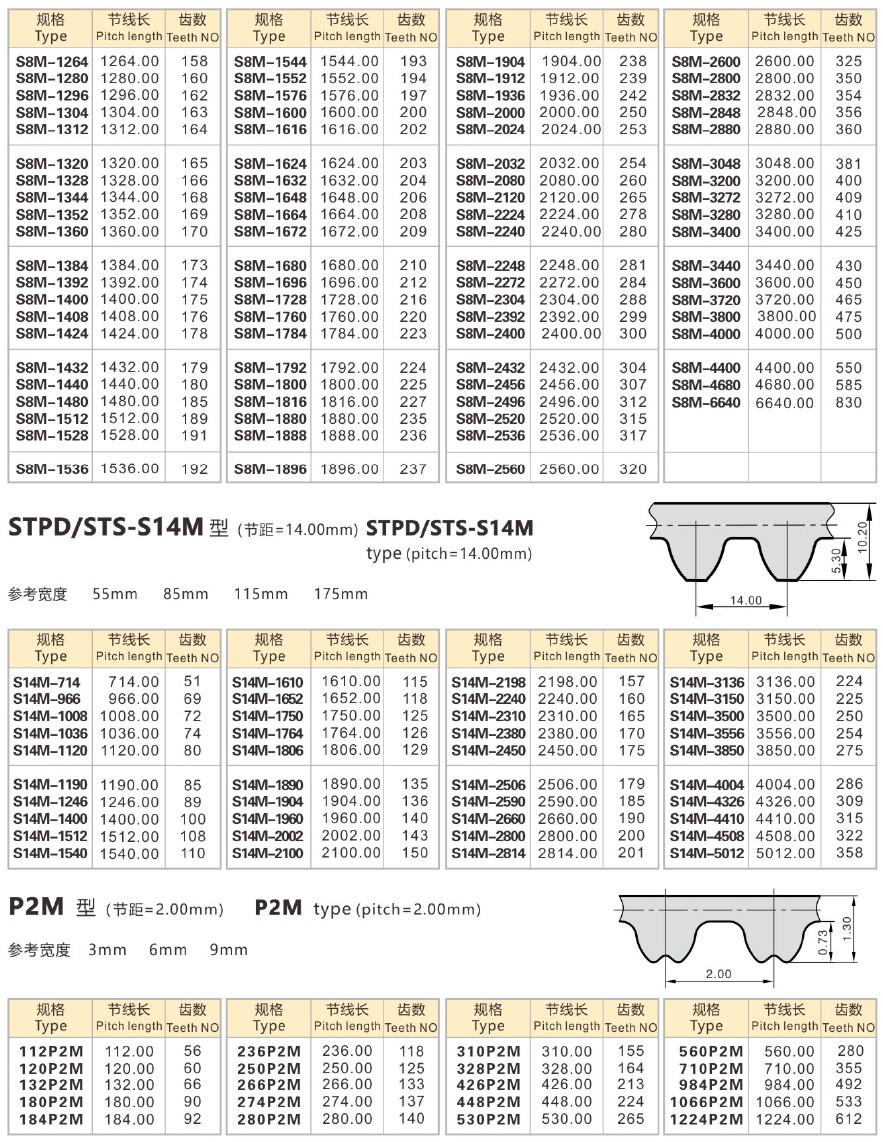

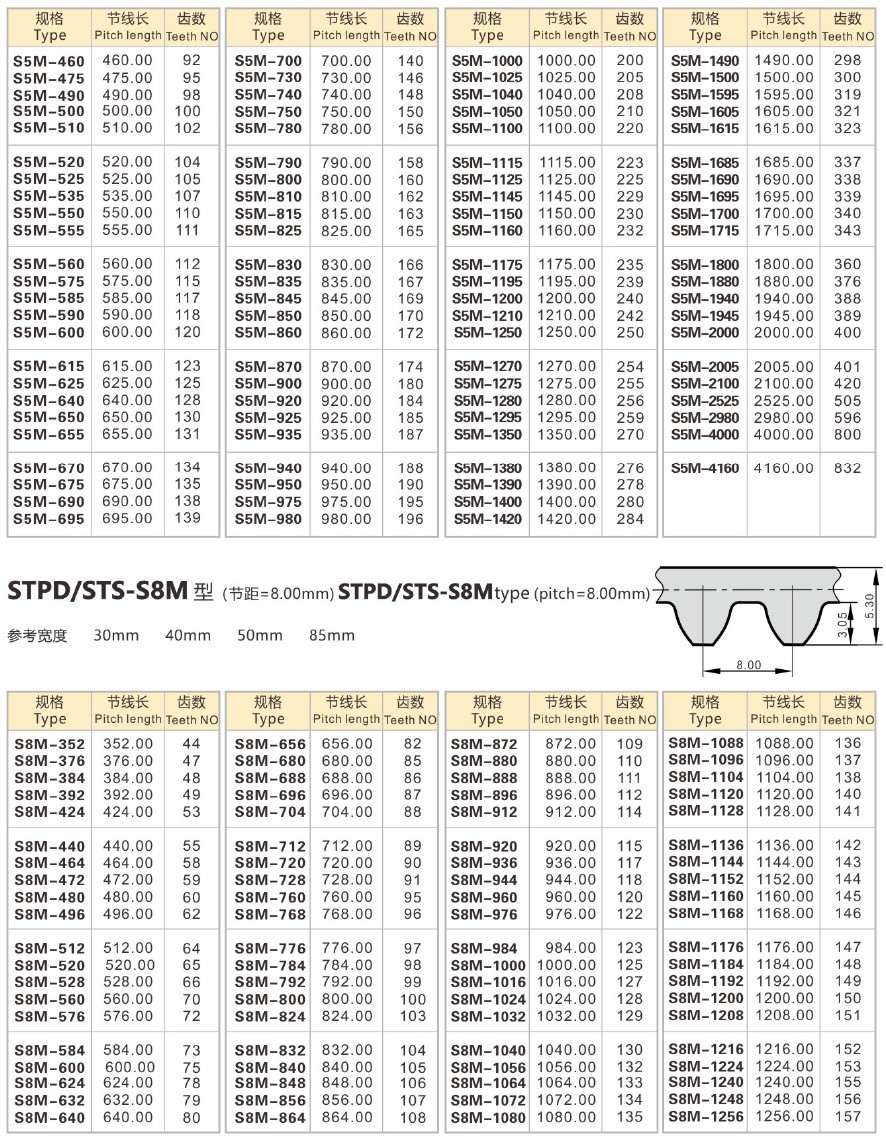

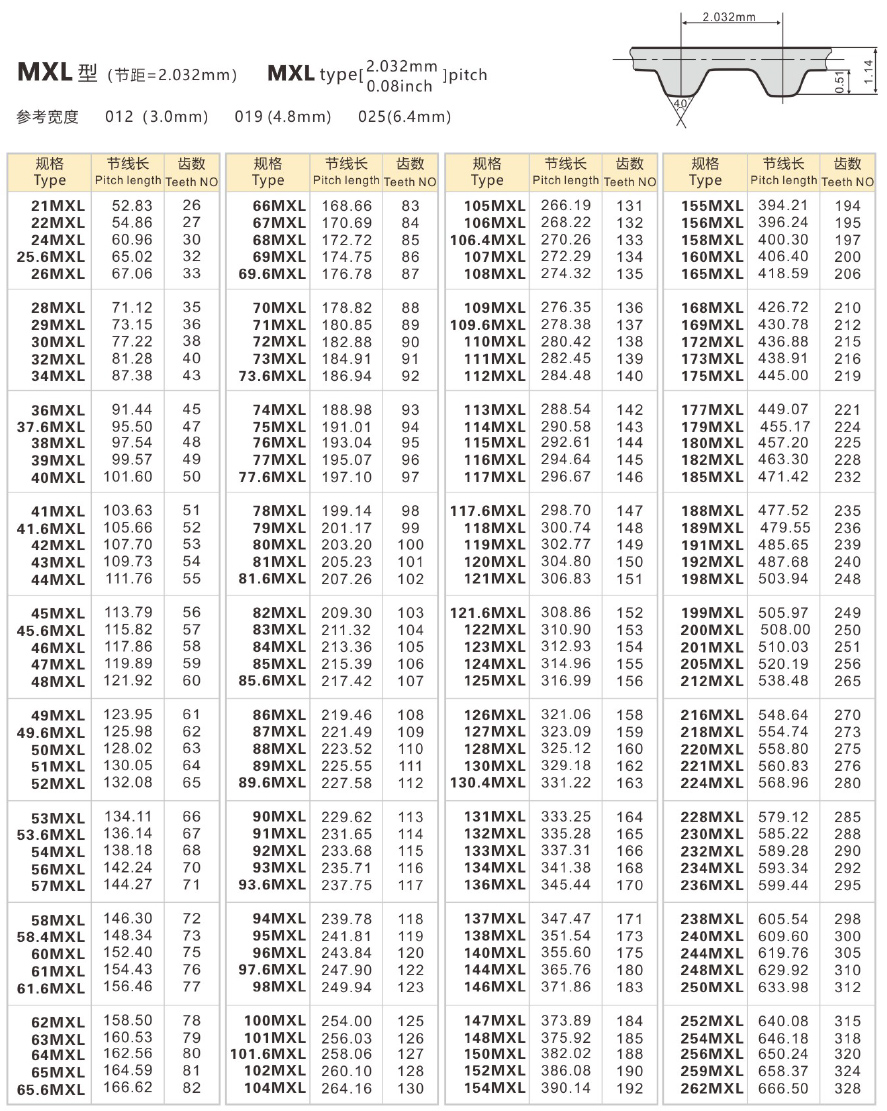

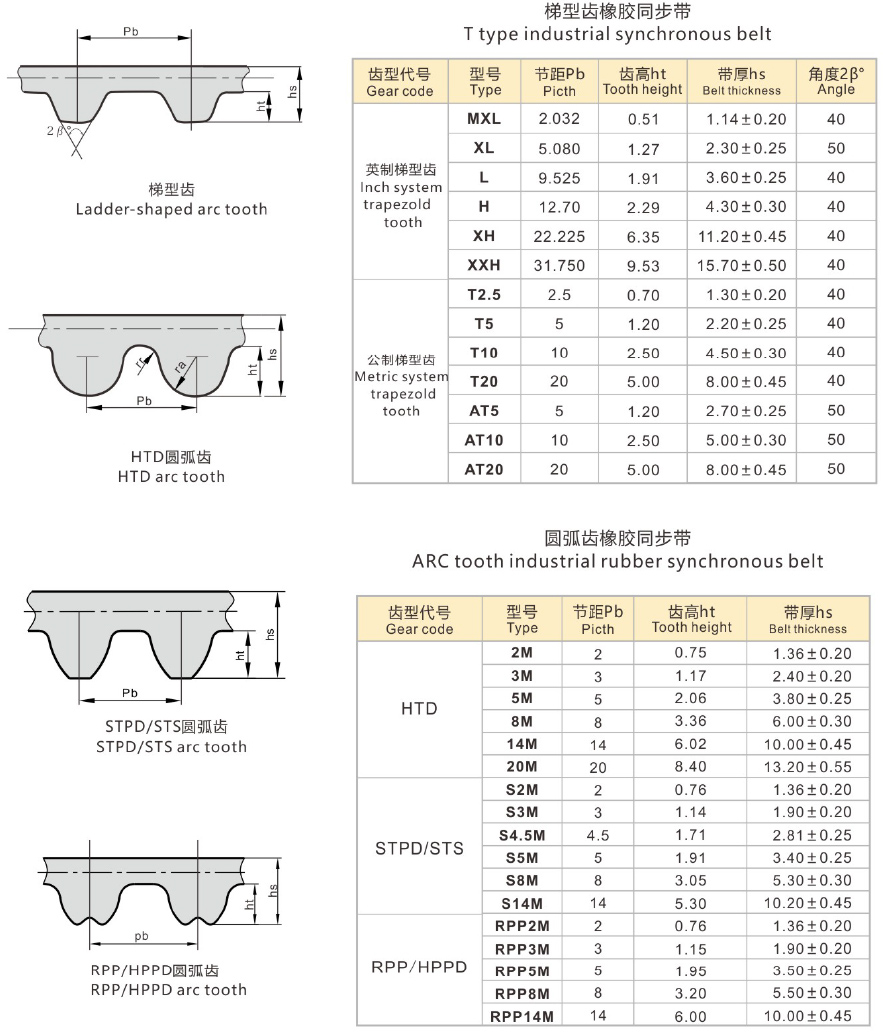

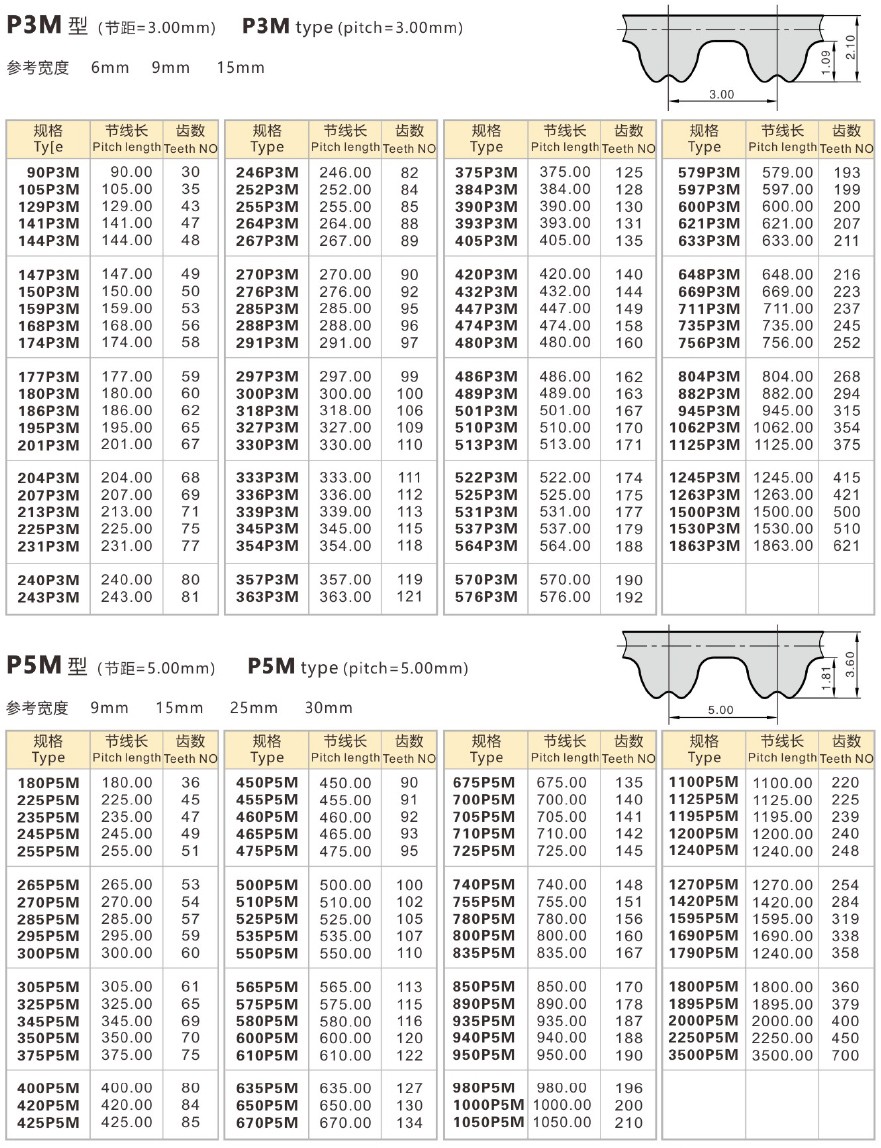

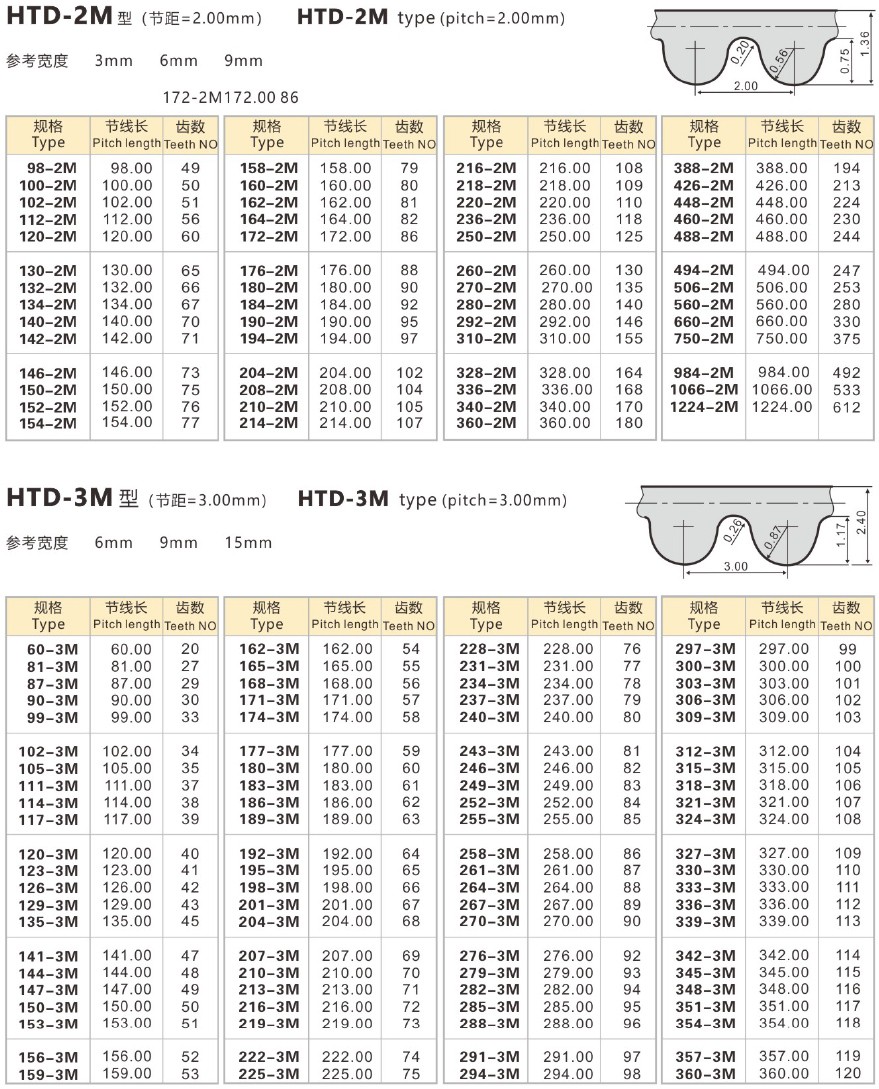

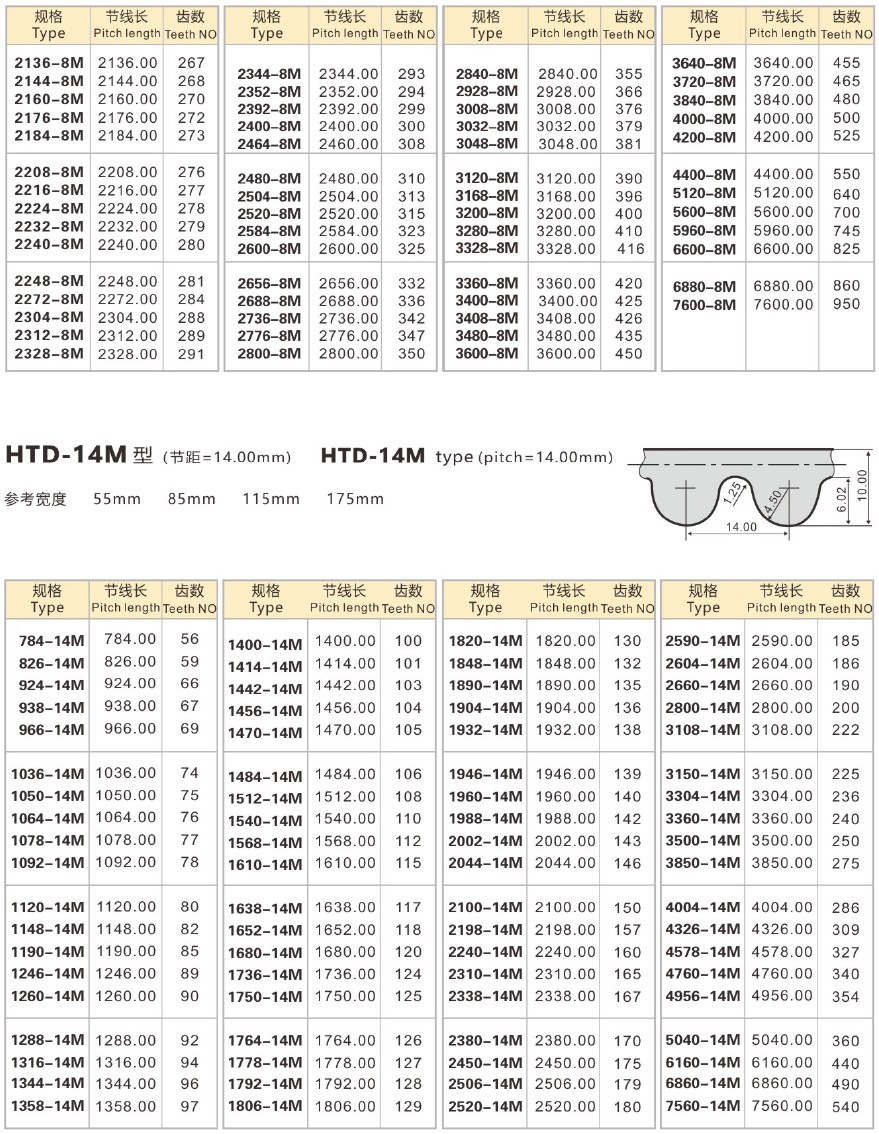

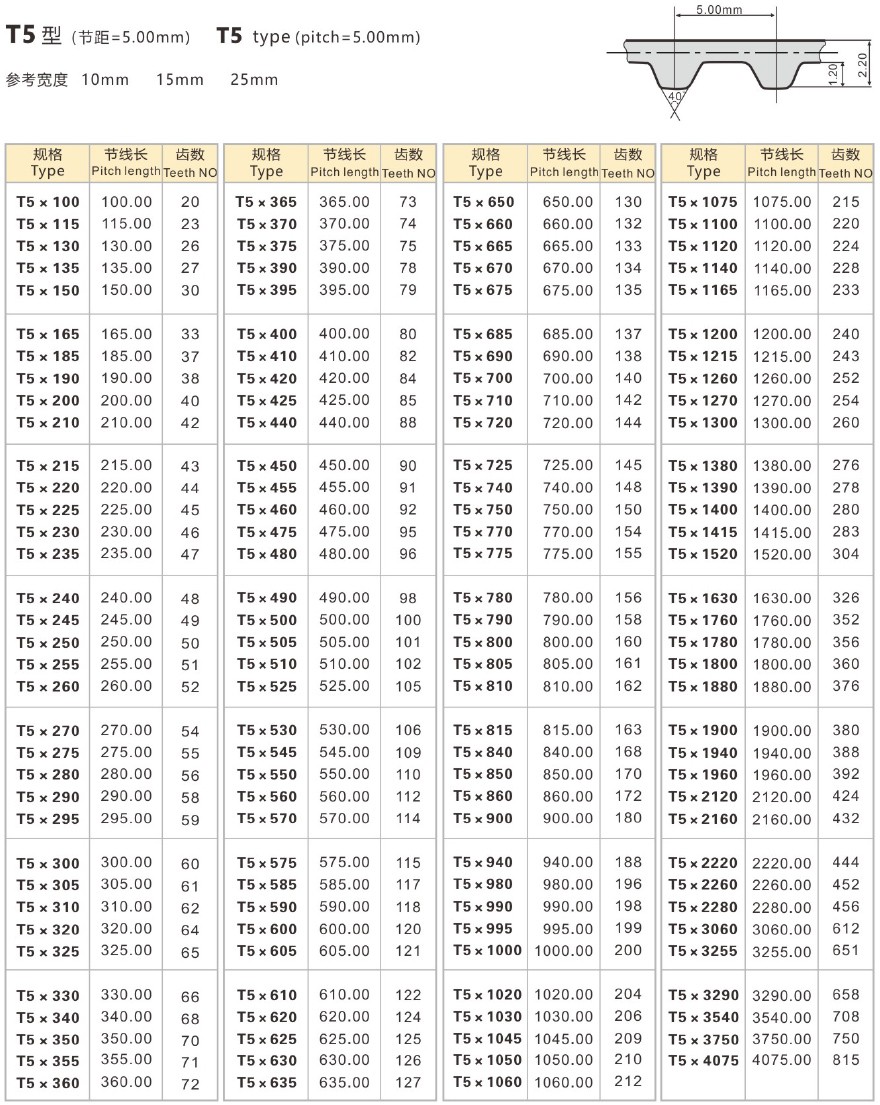

【橡胶同步带规格、型号系列表】

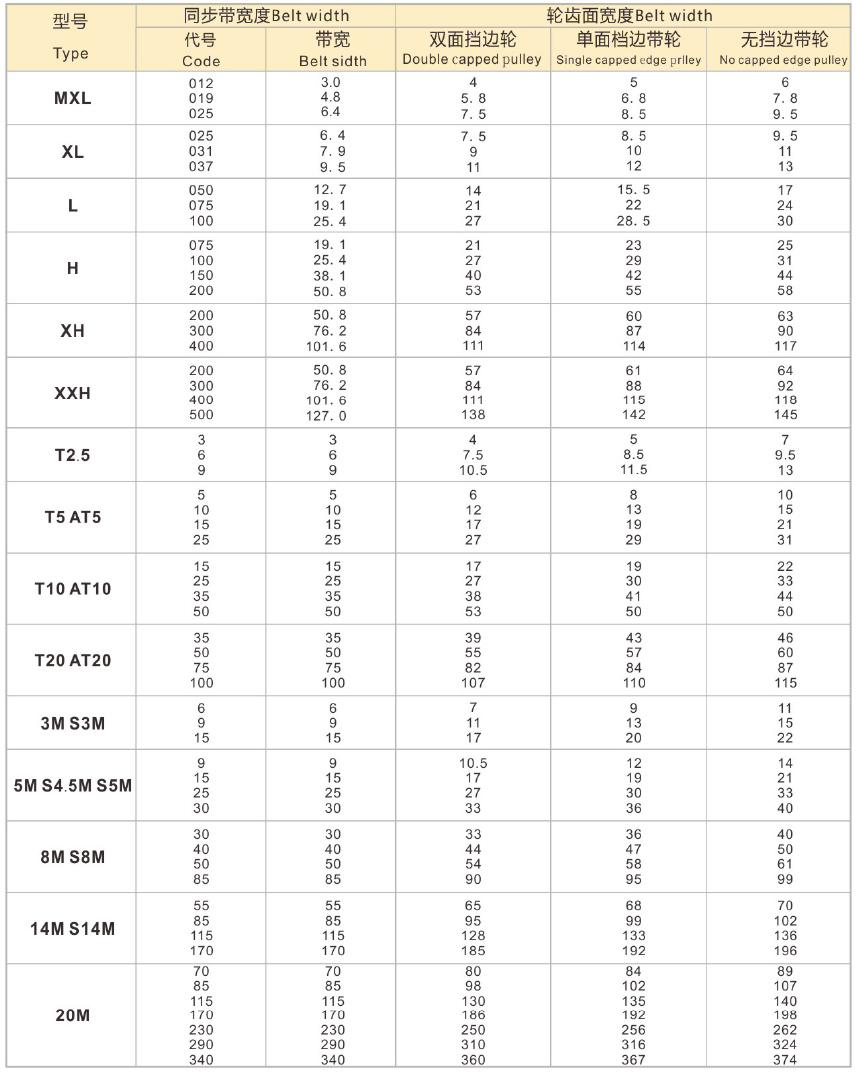

【同步轮齿面宽度尺寸参考表】

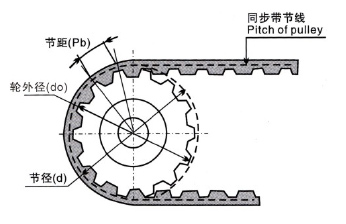

【同步带、轮啮合及同步轮外径、节径示意图】

注

Pb=同步轮节圆或同步带节线上测得相邻两齿的距离

d=同步轮的节圆直径。

do=同步轮实际外圆直径。

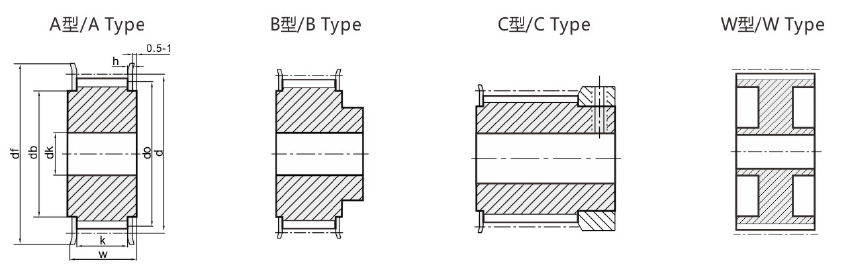

【同步轮基本形状结构图例】

同步轮材料一般为:45#钢、铝合金、铜、铸铁、尼龙等加工

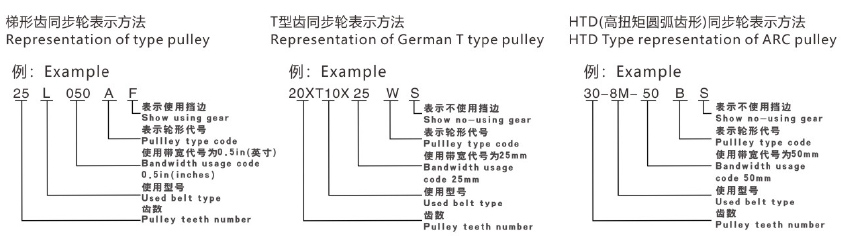

【同步轮代号表示方法】

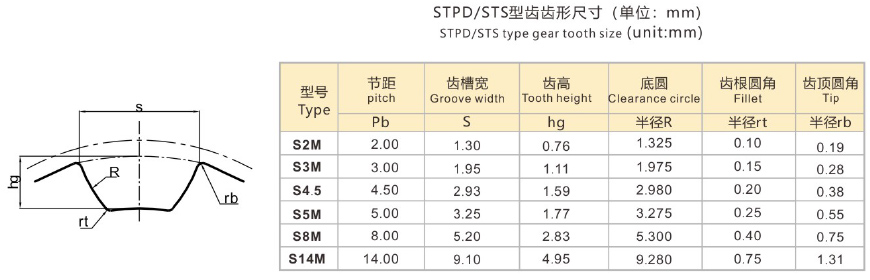

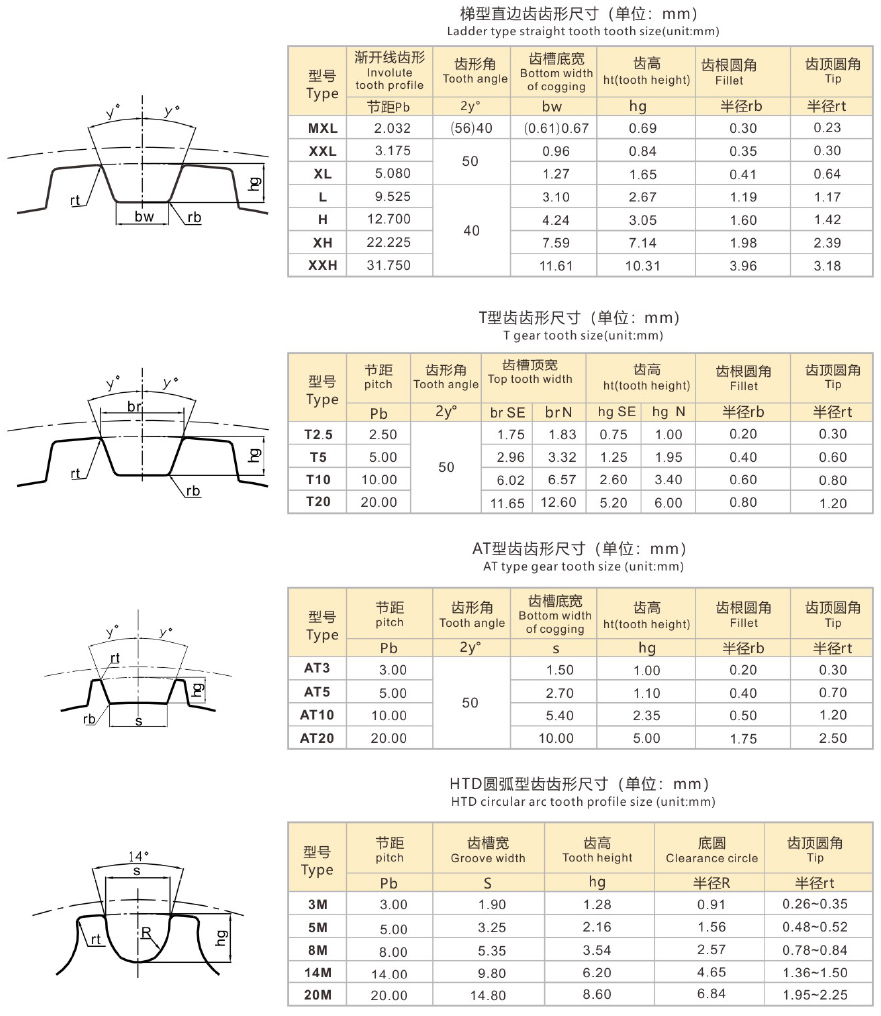

【同步轮齿形尺寸图表】

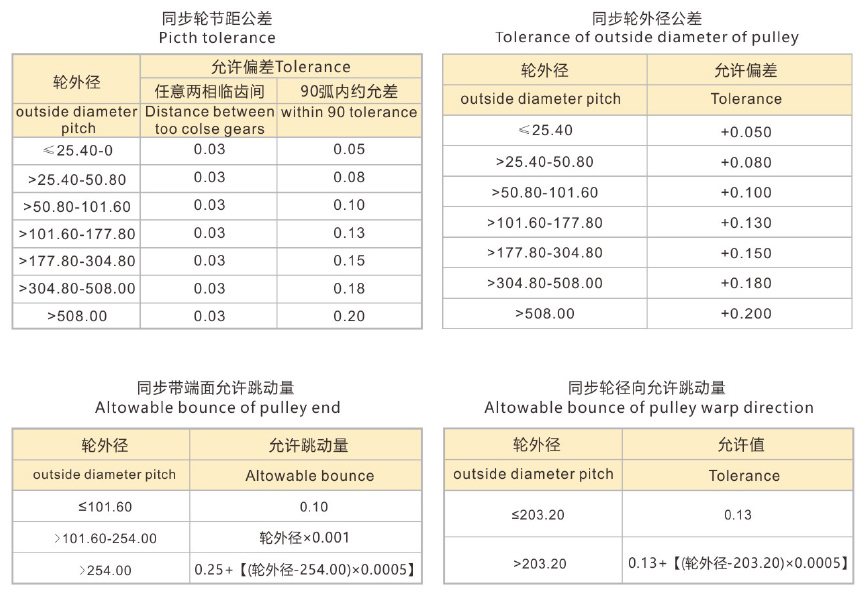

【同步轮主要部位尺寸允差值】

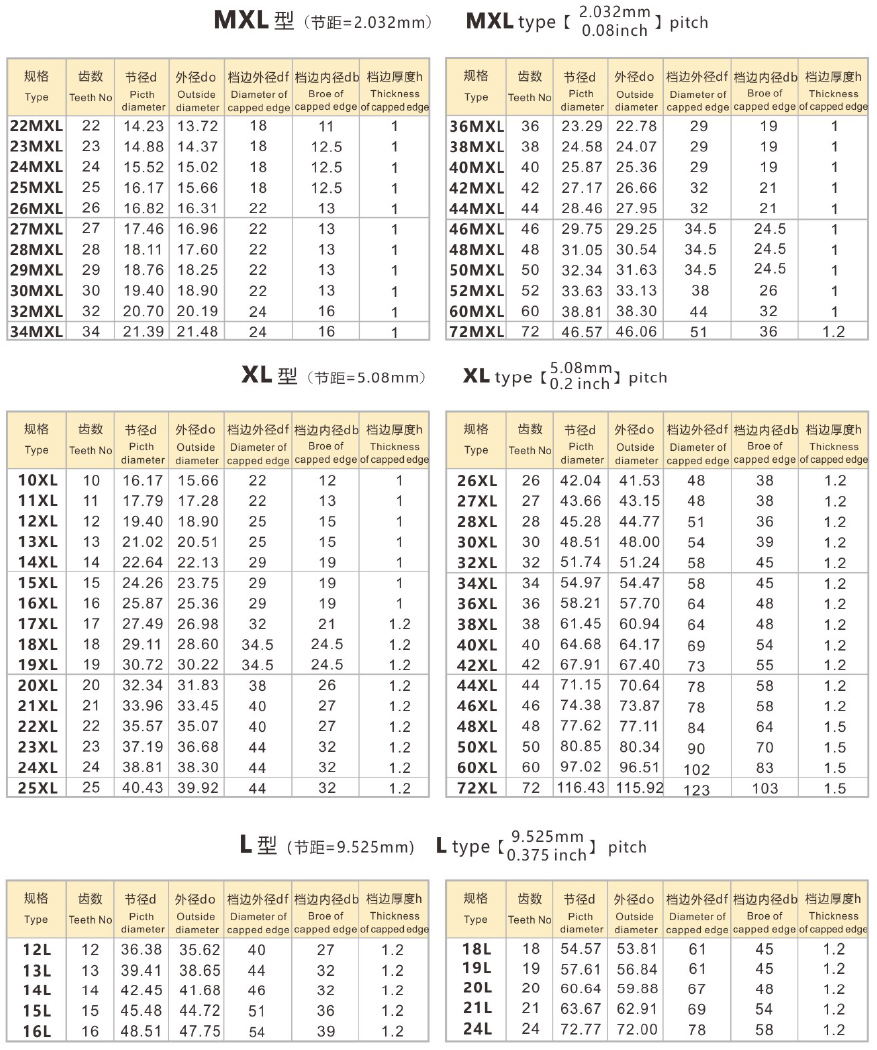

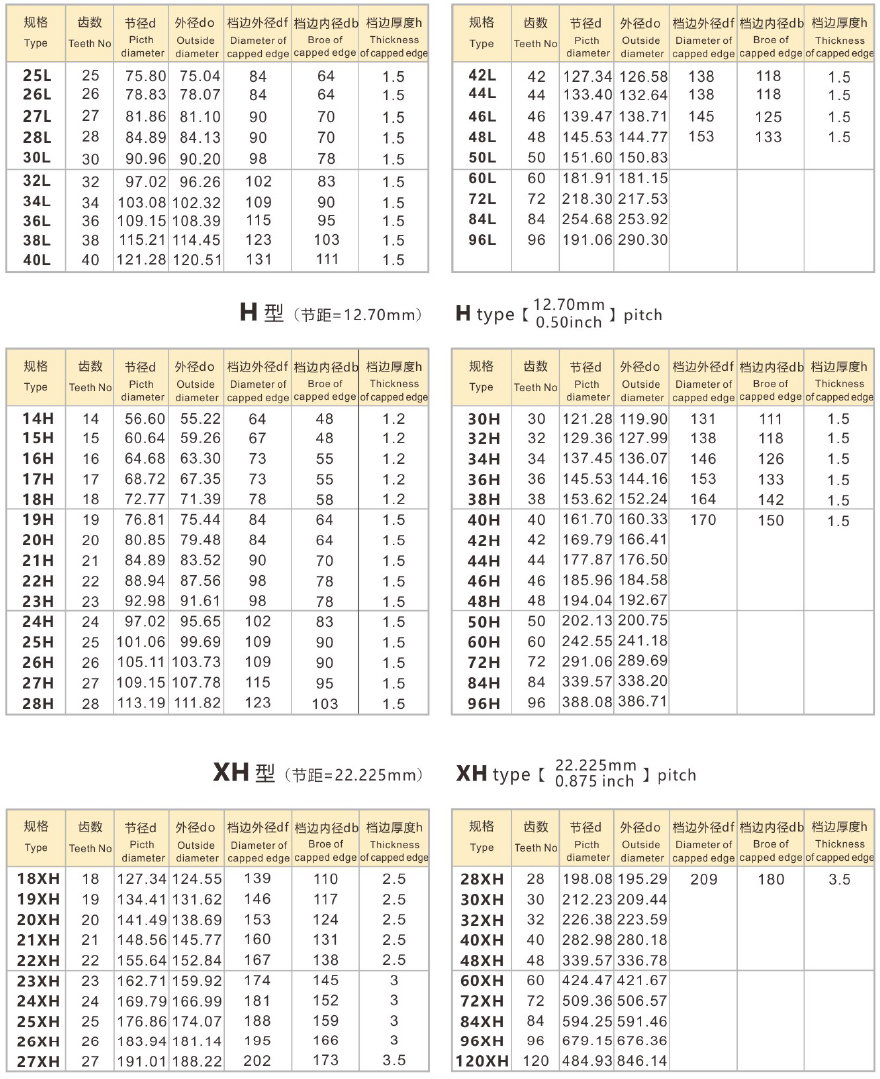

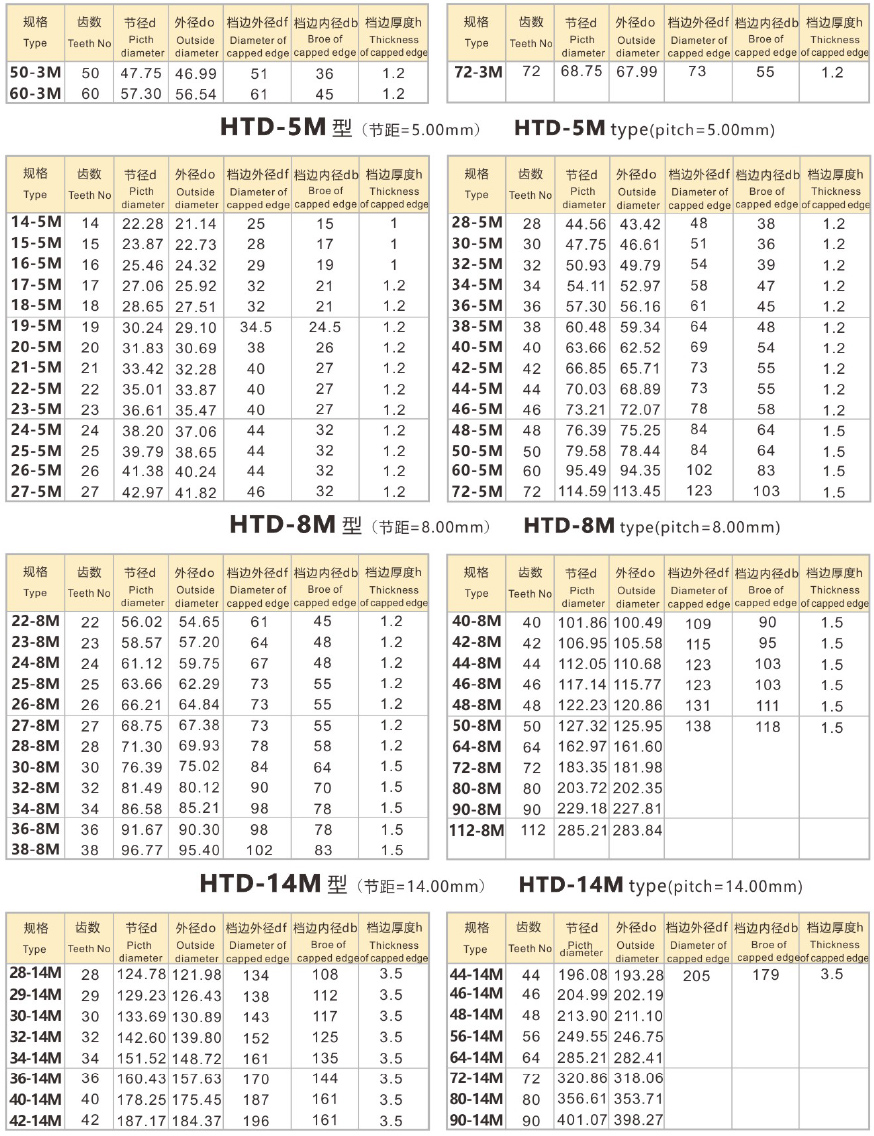

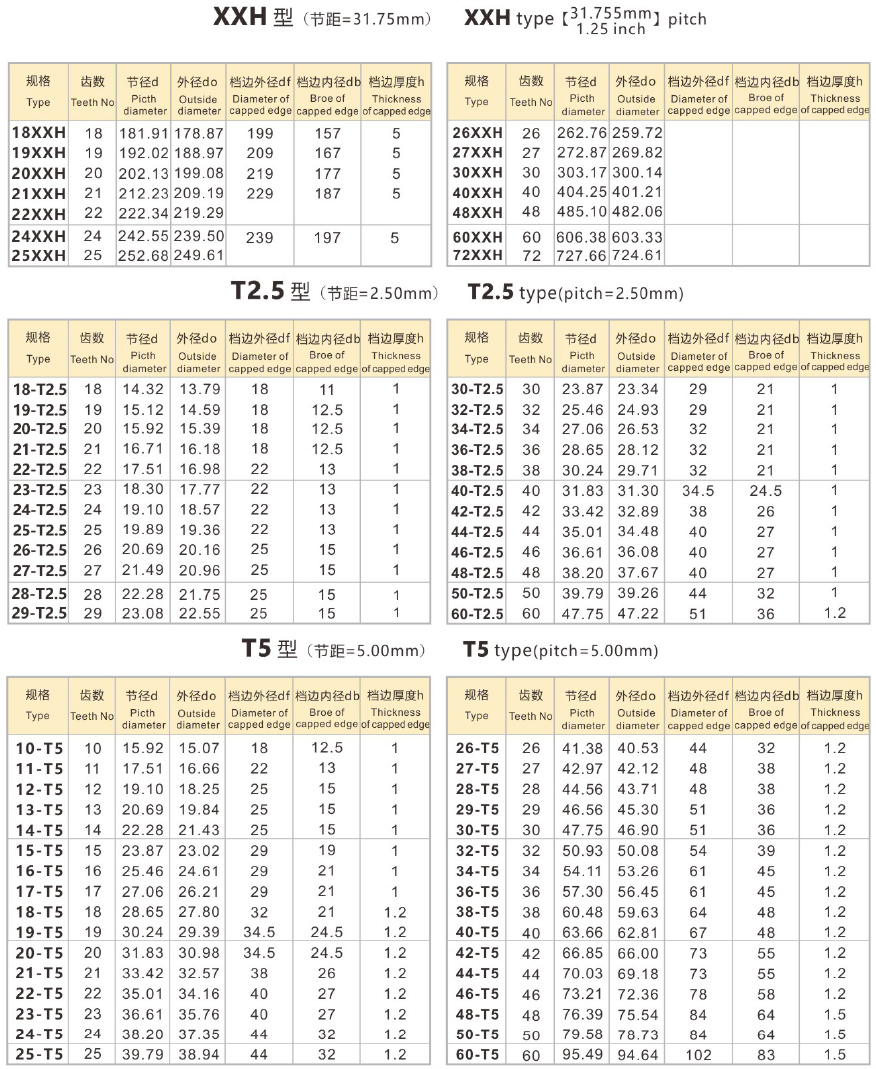

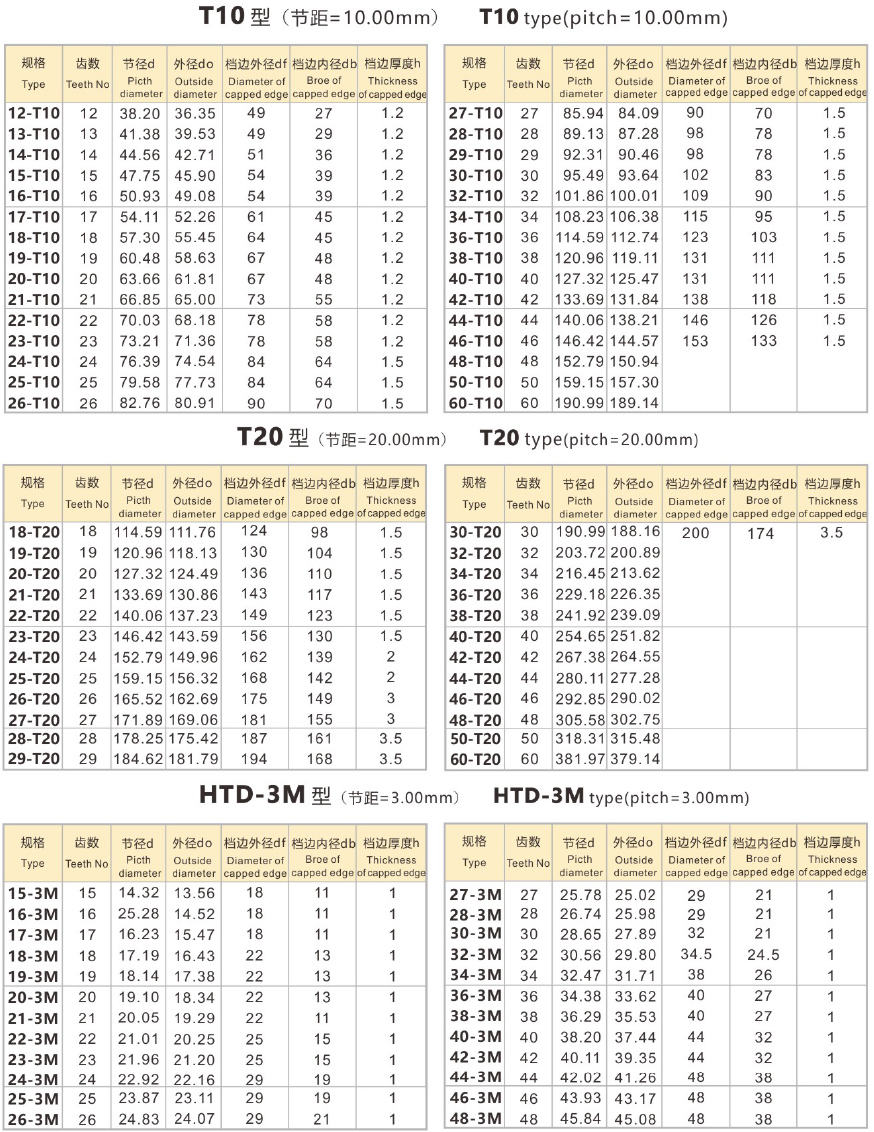

【同步轮各种规格、型号基本部位理论尺寸表(档边尺寸仅供参考)】

注：表格内规格只是部分举例，客户可任意定做齿数。
