【齿板】

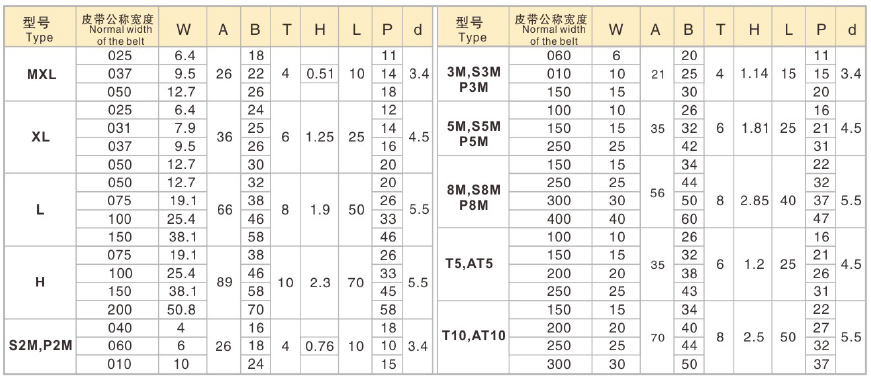

齿板的规格及加工长度

齿板应用于开口同步带的两端连接，并与机器固定达到传动目的。

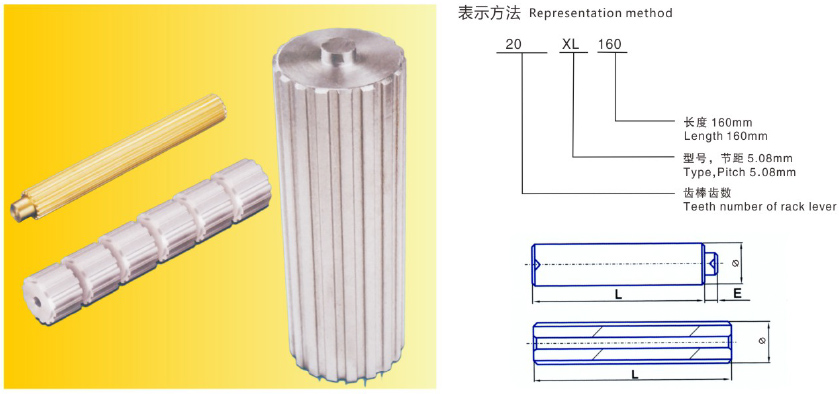

【齿棒】

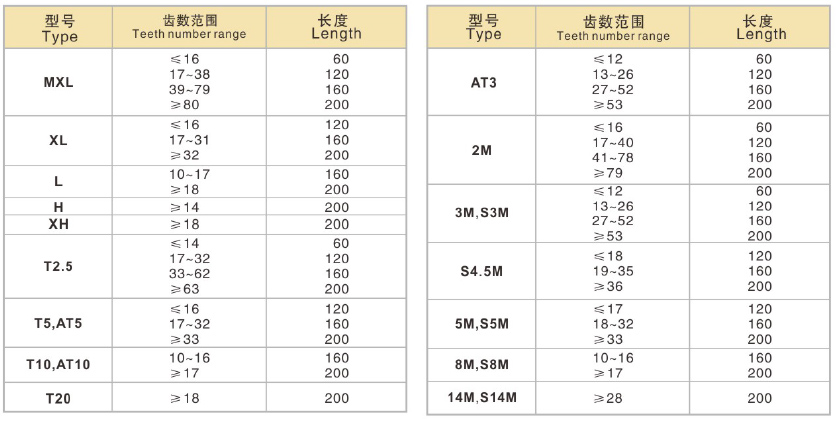

齿棒的规格及加工长度

注:

1、直径Φ100以下采用双顶针加工，一端留6~8mm轴。

2、直径Φ100以上采用工艺孔加工法，直径Φ100~中150工艺孔为Φ10，直径Φ150~Φ200工艺孔为Φ12。

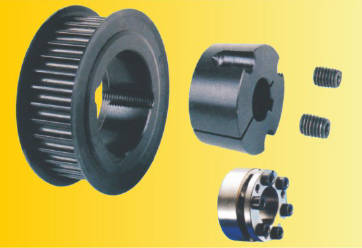

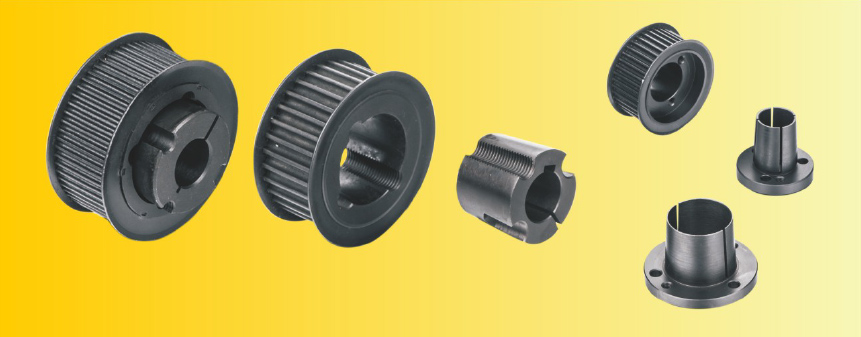

【锥面紧固联接衬套】

锥面紧固衬套与锥孔同步轮安装使用方法：

使用锥面紧固衬套安装的锥孔同步带轮，安装、拆卸方便。以配用各种孔径的锥面紧固衬套，就可以适用各种轴径的安装、使用。

将锥面紧固套与同步带轮装在传动轴上

将螺钉拧入紧固螺钉孔，对称用力拧紧，通过锥套的锥面作用，将传动轴与皮带轮联系在一起。

将紧固螺钉退出后，再拧入退出螺钉孔，用力拧入，锥套与带轮松动分离，然后取下。

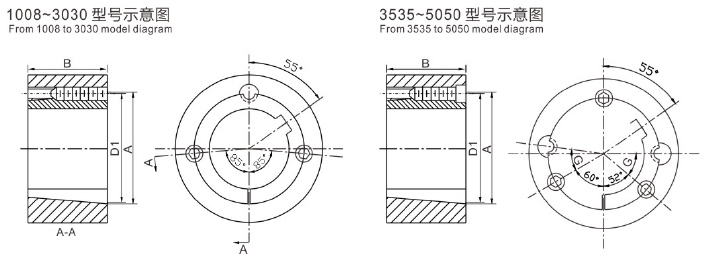

锥套轮示意图

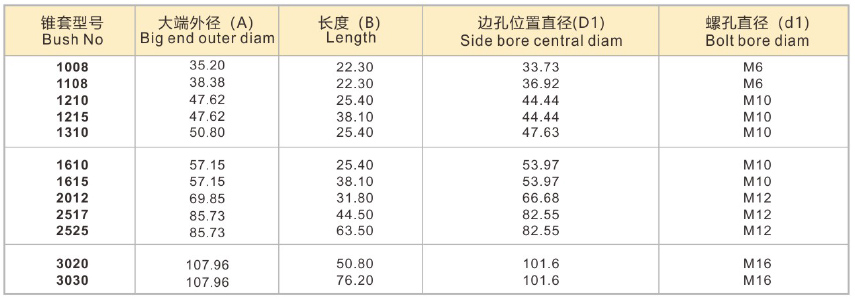

1008~3030型号部位尺寸

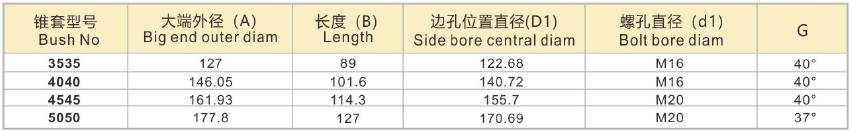

3535~5050型号部位尺寸

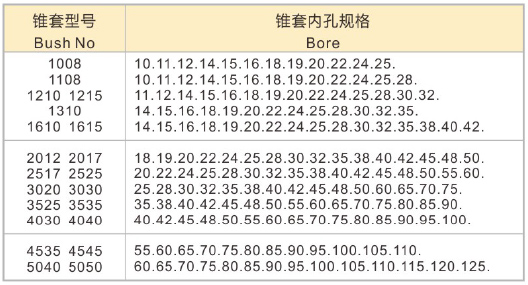

锥套内孔参考规矩
